اتصال جوشی میلگرد

اتصال جوشی میلگرد

در مقاله قبلی روش های اتصال آرماتور را برای شما عزیزان شرح دادیم ، در این مقاله سعی بر آن داریم تا به بررسی مزایا و معایب اتصال جوشی میلگرد بپردازیم پس باما همراه باشید.

اتصال جوشی میلگرد

در این روش دو سر میلگرد توسط دستگاه برش مخصوصی به صورت صیقلی و صفر درجه برش خورده و تحت فشار بالای نیروی هیدرولیک به همراه حرارت حاصل از سوختن گاز استیلن در هم ادغام می شوند. مدت زمان در نظر گرفته شده برای یک اتصال در دمای ۱۲۵۰ درجه سانتی گراد ۶۰ ثانیه است. این روش علاوه بر مزایای اندک، معایب فراوانی را همراه دارد. به طور کلی با توجه به عدم انداره گیری پارامترهای مکانیکی و فیزیکی در این روش و دخالت عوامل متعدد و همچنین تجمیع خطاهای انسانی، محیطی، ماشین آلات و هزینه بالا قابلیت اعتماد به این روش کاهش یافته است. این اتصال در دو حالت صورت میگیرد :

  • حالت اول ( اتصال جوشی میلگرد ذوبی با الکترود ) : در این روش آرماتورها پهلو به پهلو و با استفاده از قطعات کمکی به یکدیگر جوش می شوند. ( جوش با قوس الکتریکی )
  • حالت دوم ( اتصال جوشی میلگرد نوک به نوک خمیری ) : متداولترین و مدرنترین روش جوشکاری آرماتورها محسوب میشود. این روش جوشکاری خمیری یا فورجینگ نامیده میشود. ( جوش الکتریکی تماسی )

عوامل ذکر شده ذیل باعث کاهش اطمینان این روش از اتصال می باشد

  • مهارت اپراتور جوشکاری
  • عدم اجرا یا اجرای ناقص دستورالعملها و استانداردهای موجود
  • عدم امکان کنترل حرارت شعله استیلن ( ۱۲۵۰ درجه سانتیگراد )
  • تقریبی بودن زمان حرارت دهی با توجه به تجربه اپراتور
  • تقریبی بودن طول محل حرارت دهی به علت عدم وجود ابزار کنترلی
  • عدم امکان کنترل درجه حرارت آرماتور در حین حرارت دهی
  • تاثیر دمای محیط در سرد شدن محل جوش در نتیجه شکننده شدن محل جوش
  • رفتار متفاوت میلگردها در برابر حرارت دهی به علت تنوع و عدم یکنواختی پروسه تولید
  • عملکرد نامناسب وصله تحت بارهای لرزه ای و رفت و برگشتی
  • افزایش خوردگی و تغییر خواص میلگرد در نقطه اتصال به علت حرارت ناشی از جوشکاری
  • عدم امکان اندازه گیری پارامترهای فیزیکی و مکانیکی

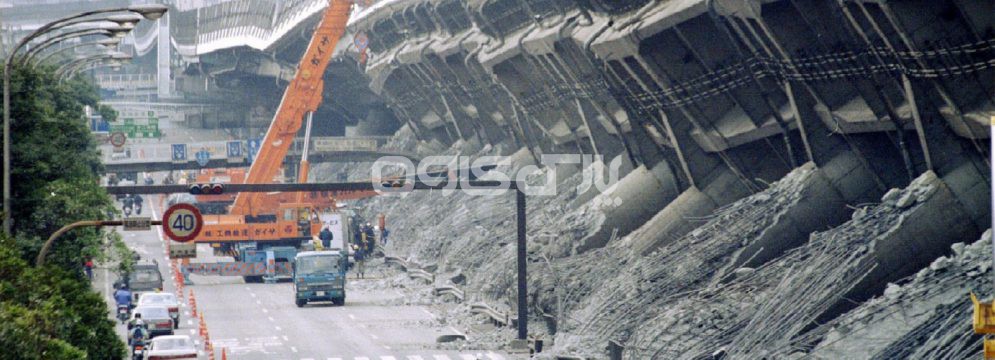

زلزله کوبه ژاپن
زلزله کوبه ژاپن

صرف هزینه های گزاف جوشکاری به روش استیلن و عدم نتیجه مطلوب حاصل از جوشکاری به تنهایی کافی است تا این روش توجیه پذیری خود را از دست دهد. از نتایج بدست آمده عملکرد روش اتصال جوشی می توان به شکست آرماتورها در زلزله کوبه ژاپن اشاره کرد. با آنکه جوش ها توسط اپراتورهای ماهر ژاپنی اجرا شده و نظارت دقیق بر انجام این جوش ها و انجام آزمایشهای کنترلی، نتایج حاصل از این روش در مناطق زلزله خیز فاجعه بار بوده و به هیچ وجه قابل اطمینان نیست. اتصال جوشی به هیچ عنوان برابر با اتصال مکانیکی ( کوپلر ) نخواهد شد ، در مقالات بعدی به مقایسه این دو روش باهم خواهیم پرداخت ، باما همراه باشید.
